เข้าใจมัลติมิเตอร์ส่วนประกอบที่สำคัญสำหรับการทดสอบไฟฟ้า

ส่วนประกอบต่าง ๆ ของมัลติมิเตอร์แบบเข็ม

7 ส่วนหลักของ Multimeter คือ:

• 1.สเกล (หน้าปัด)
• 2.ตัวชี้เข็ม
• 3.สกรูปรับ
• 4.ปุ่มปรับศูนย์โอห์ม Zero-Ohm
• 5.ปุ่มเลือกช่วง
• 6.พอร์ต
• 7.โพรบทดสอบ



เครื่องมือวัดแบบอิเล็กทรอนิกส์นี้ต้องการส่วนประกอบจำนวนหนึ่งเพื่อให้สามารถทำงานที่ออกแบบมาให้ทำงานได้ดี ดังนั้นผลลัพธ์ของความร่วมมือระหว่างส่วนต่าง ๆ เหล่านี้จึงเป็นการวัดค่าที่เราได้กล่าวไปแล้ว ส่วนประกอบของมัลติเทสเตอร์ ได้แก่ สเกล เข็มหรือตัวชี้ สกรูปรับค่า ตัวเลือกศูนย์โอห์ม ปุ่มเลือกช่วง พอร์ตบางพอร์ตและโพรบทดสอบ



1. สเกล (หน้าปัด): เป็นหน้าปัดสำหรับการอ่านค่าที่วัดได้ สำหรับมัลติเทสเตอร์แบบอะนาล็อก คุณสามารถอ่านพารามิเตอร์ต่างๆ เช่นแรงดันไฟฟ้า กระแส และความต้านทานบนหน้าจออุปกรณ์

2. ตัวชี้เข็ม: คือแท่งรูปเข็มที่เคลื่อนที่ผ่านสเกล ตัวชี้เข็มเชื่อมต่อทางกลไกกับขดลวดเคลื่อนที่ ค่าที่ตัวชี้ชี้เหนือบ่งชี้ค่าที่วัดโดยมัลติเทสเตอร์

3. สกรูปรับ: ช่วยให้คุณปรับตัวชี้ไปที่ตำแหน่งศูนย์ของสเกล

4. ปุ่มปรับศูนย์โอห์ม: ใช้เพื่อปรับเทียบมิเตอร์เมื่อคุณต้องการวัดความต้านทานของวัตถุ เพื่อให้แน่ใจว่าการอ่านค่าอย่างถูกต้อง โดยเชื่อมต่อปลายโลหะของโพรบทั้งสอง และสุดท้ายใช้ปุ่มปรับศูนย์โอห์มเพื่อปรับเข็มให้ชี้ไปที่ ‘0 โอห์ม’ บนสเกล

5. ปุ่มเลือกช่วง: ส่วนนี้เรียกอีกอย่างว่าสวิตช์เลือก ปุ่มเลือกช่วงช่วยให้คุณปรับการตั้งค่าของมิเตอร์ เพื่อเลือกพารามิเตอร์การวัดเช่นแรงดัน กระแส หรือความต้านทาน รวมถึงช่วงของการวัด (เช่น โวลต์หรือมิลลิโวลต์)

6. พอร์ต: รูที่ด้านหน้าของมัลติมิเตอร์เรียกว่าพอร์ต คุณต้องเสียบโพรบทดสอบเข้ากับพอร์ตที่เหมาะสมเพื่อให้เครื่องวัดสามารถวัดค่าพารามิเตอร์ที่คุณสนใจได้

7. โพรบทดสอบ: โพรบทดสอบหรือหัววัด โพรบทดสอบสีแดงเชื่อมต่อกับขั้วบวก และโพรบทดสอบสีดำเชื่อมต่อกับขั้วลบ

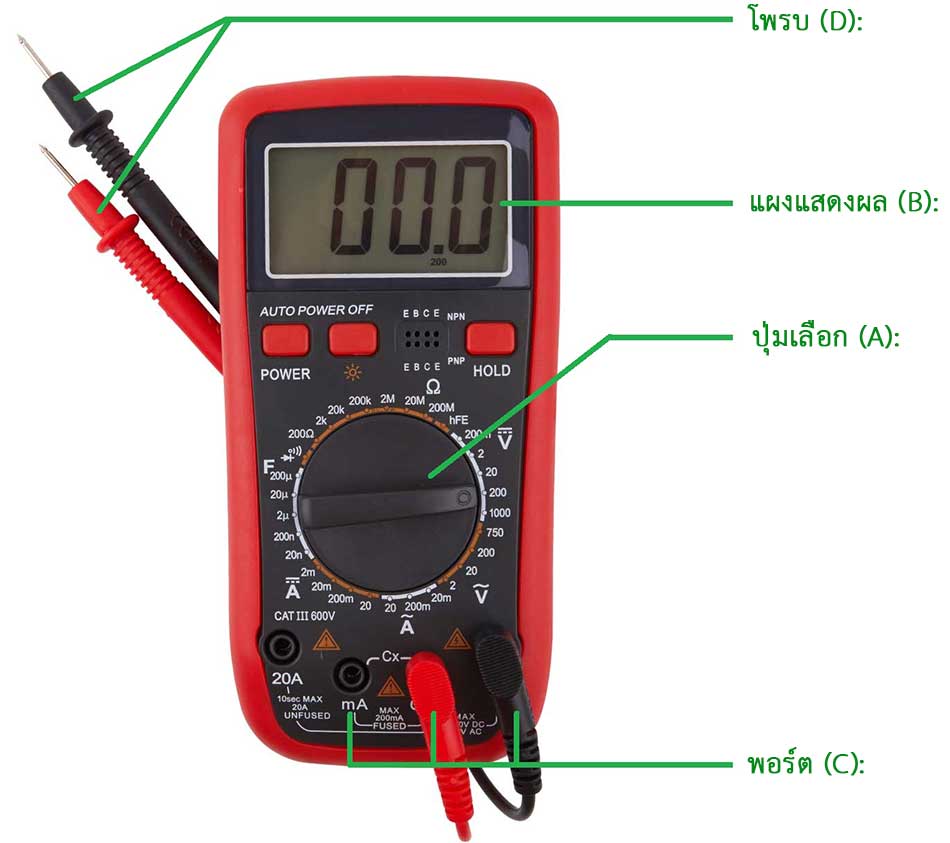

ส่วนประกอบต่างๆ ของมัลติมิเตอร์แบบดิจิตอล

ส่วนประกอบหลักของแสดงในรูปและอธิบายไว้ดังนี้:

1.ปุ่มเลือก (A): ปุ่มนี้มาพร้อมกับตัวชี้ลูกศรที่ส่วนท้ายเพื่อเลือกพารามิเตอร์ที่จะวัด (เช่น แรงดัน กระแส และความต้านทาน)

2.แผงแสดงผล (B): จอแสดงผลเป็นจอแสดงผลคริสตัลเหลว (LCD) ซึ่งสามารถแสดงตัวเลขได้สูงสุดสี่หลักภายใต้สถานการณ์ปกติ และยังมีข้อกำหนดสำหรับแสดงเครื่องหมายลบ

3.พอร์ต (C): มีพอร์ตหลักสามพอร์ตที่แผงด้านหน้าของมัลติมิเตอร์:

• 3.1 COM เป็นสัญลักษณ์ COMMON และมักใช้เพื่อเชื่อมต่อกราวด์หรือส่วนที่เป็นลบของวงจร
• 3.2 VΩmA ช่วยให้สามารถวัดแรงดัน กระแส (สูงสุด 200mA) และความต้านทาน
• 3.3 20A เป็นพอร์ตพิเศษที่ใช้ในการวัดกระแสขนาดใหญ่ (โดยทั่วไปจะมากกว่า 200mA)

4. โพรบ (D): โดยทั่วไปแล้ว มัลติมิเตอร์จะมาพร้อมกับโพรบหุ้มฉนวน 2 อัน (โพรบสีแดงและโพรบสีดำ) เพื่อสร้างการเชื่อมต่อทางไฟฟ้าระหว่างอุปกรณ์ที่ทดสอบ
